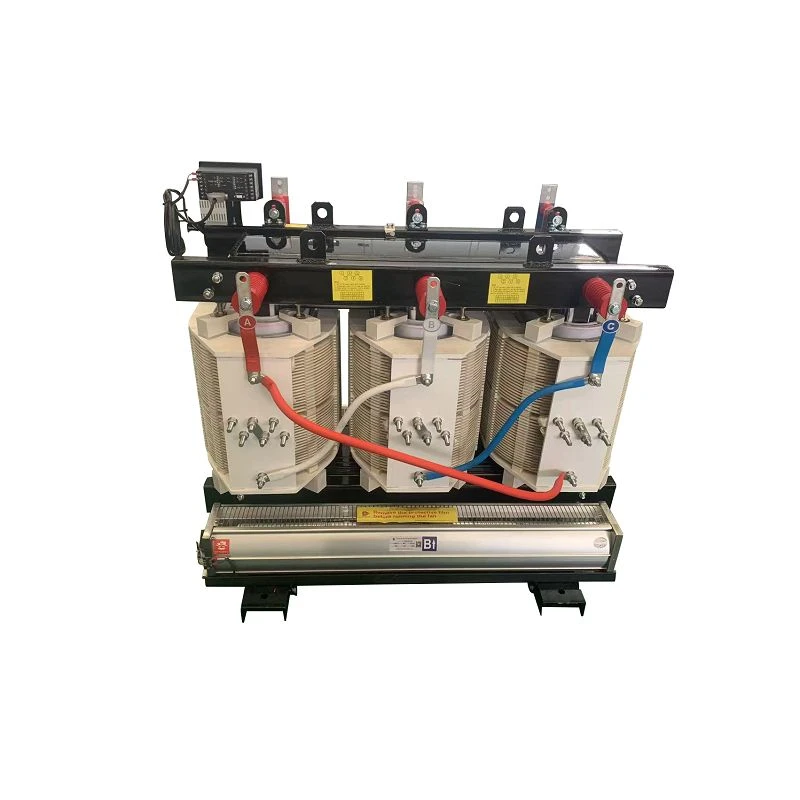

315 kVA Vpi Trockentransformator-11/0,55 kV|Südafrika 2025

01 Allgemein

1.1 Projektbeschreibung

Der 315-kVA-Trockentransformator mit offener Wicklung wurde im Jahr 2025 nach Südafrika geliefert. Die Nennleistung des Trockentransformators mit offener Wicklung beträgt 315 kVA mit AN/AF-Kühlung, die Primärspannung beträgt 11 kV mit ±2*2,5 % Anzapfungsbereich (NLTC), die Sekundärspannung beträgt 0,55 kV, sie bildeten eine Vektorgruppe von Dyn11.

Bei diesem Produkt handelt es sich um einen offenen -Trockentransformator der Klasse H-, der mit fortschrittlicher Vakuumdruckimprägnierungstechnologie (VPI) hergestellt und speziell für anspruchsvolle Industrieumgebungen entwickelt wurde. Seine Wicklungen werden mehreren VPI-Behandlungen unterzogen, um eine dichte Isolierschicht der Klasse H zu bilden, die eine außergewöhnliche Beständigkeit gegen Feuchtigkeit, Staub und Korrosion bietet. Entwickelt mit Isoliermaterialien der Klasse H und einem Temperaturanstieg von 100 K bietet es einen erheblichen thermischen Spielraum, der eine längere Lebensdauer und eine hervorragende Überlastfähigkeit auch unter hohen Temperaturbedingungen gewährleistet. Die einzigartige offene-Konstruktion ermöglicht in Kombination mit effizienten Kühlventilatoren eine automatische, temperaturgesteuerte Zwangsluftkühlung, wodurch die kurzfristige Überlastfähigkeit deutlich verbessert wird und eine zuverlässige Leistung bei Stoßbelastungen ermöglicht wird. Mit seinem ölfreien, flammhemmenden Design bietet es maximale Sicherheit und Zuverlässigkeit, ist für 110-V-Stromversorgungssysteme optimiert und wird häufig in Industrieanlagen, Rechenzentren, im Schienenverkehr und anderen Anwendungen eingesetzt, die eine hohe Sicherheit und Zuverlässigkeit bei der Stromverteilung erfordern.

1.2 Technische Spezifikation

Spezifikation und Datenblatt für 315-kVA-VPI-Trockentransformatoren

1.3 Zeichnungen

Zeichnung und Größe des 315-kVA-VPI-Trockentransformators.

02 Fertigung

2.1 Kern

Der Kern besteht aus hochwertigem, kornorientiertem Siliziumstahlblech. Dieses Spezialmaterial wird sorgfältig laminiert und gewickelt, um Kernverluste zu minimieren und die magnetische Effizienz zu maximieren. Seine kornorientierte Struktur reduziert Hysterese- und Wirbelstromverluste erheblich und sorgt so für eine hervorragende magnetische Permeabilität und einen niedrigen Stromverbrauch im Leerlauf. Die präzise Konstruktion des Kerns trägt zum hohen Wirkungsgrad, zum geräuscharmen Betrieb und zur allgemeinen Energiesparleistung des Transformators bei.

2.2 Wicklung

Die Spulen bestehen aus hoch{0}reinen Aluminiumleitern, die vakuum-druckimprägniert (VPI) mit hochwertigem Isolierlack sind. Durch diesen Prozess entsteht ein solides, feuchtigkeitsbeständiges Isoliersystem, das hervorragende thermische Stabilität, mechanische Festigkeit und zuverlässige Leistung unter anspruchsvollen Bedingungen gewährleistet.



2.3 Endmontage

Bei der Endmontage des VPI-Trockentransformators werden der imprägnierte Kern und die Spulen in eine robuste mechanische Struktur integriert, die mit vibrationsbeständigen Befestigungselementen sicher befestigt ist. Elektrische Verbindungen werden mit hochfesten Steckverbindern präzise -abgeschlossen, während Kühlventilatoren und Schutzschilde installiert sind, um ein optimales Wärmemanagement und Betriebssicherheit zu gewährleisten.





03 Testen

Der Test des VPI-Trockentransformators (315 kVA-11/0,55 kV) am 5.12.2024 gemäß IEC-Normen umfasste Wicklungswiderstand (qualifizierte Unsymmetrie), Spannungsverhältnis/Phase (winzige Abweichung, Dyn11), Kurzschluss-/Leerlaufparameter, Spannungsfestigkeit (kein Zusammenbruch) und Teilentladung (weniger als oder gleich 10 pC). Alle Ergebnisse erfüllten die Anforderungen und waren qualifiziert.

04 Verpackung und Versand

4.1 Verpackung

4.2 Versand

05 Website und Zusammenfassung

Der VPI-Trockentransformator gilt als Eckpfeiler moderner Stromversorgungssysteme und kombiniert beispiellose Zuverlässigkeit mit modernster Technik. Durch die Vakuumdruckimprägnierungstechnologie (VPI), die Isolierung der Klasse H und das intelligente Wärmemanagement bietet es außergewöhnliche Effizienz, Flammschutzsicherheit und robuste Leistung in den anspruchsvollsten Umgebungen. Von der industriellen Stromverteilung und der Integration erneuerbarer Energien bis hin zu kritischen Infrastrukturanwendungen arbeitet der VPI-Trockentransformator- mit geräuschloser Widerstandsfähigkeit und sorgt so für eine saubere und stabile Stromversorgung weltweit. Die Wahl dieses Transformators bedeutet eine Investition in nachhaltige Energiesicherheit und betriebliche Exzellenz für die Zukunft.
